拌和后短時內(nèi)的二次加水對混凝土性能的影響！
發(fā)布日期：2021-08-16 08:48:55 點擊量：1 標(biāo)簽：學(xué)術(shù)交流
0引言
混凝土拌合好后，澆筑前的二次加水對混凝土的性能影響很大，這一點得到普遍認(rèn)可。一般認(rèn)為：二次加水會使混凝土的抗壓強(qiáng)度損失20%～41%，并且其后期強(qiáng)度增長率會減慢，耐久性降低，該現(xiàn)象的產(chǎn)生，不僅與加水量有關(guān)，而且與加水時間和養(yǎng)護(hù)條件有關(guān)。試驗過程和工程實例均表明，混凝土拌和好后，在不加水的情況下，隨時間的延長，強(qiáng)度逐漸降低，3～4h內(nèi)降低的幅度不是很大。混凝土出機(jī)時間越長，恢復(fù)初始坍落度需要的后加水量就越多，并且混凝土強(qiáng)度等級越高，加水后期抗壓強(qiáng)度受影響越明顯。很多學(xué)者注意到施工現(xiàn)場和長時間放置后二次加水對混凝土的影響，而現(xiàn)實中，常會遇到攪拌好的混凝土坍落度小于設(shè)計要求，廢掉浪費，大部分會采取再次加水的方法進(jìn)行調(diào)節(jié)，而此時的二次加水對混凝土后期性能（特別是抗壓強(qiáng)度）的影響如何，是個值得分析的問題。
向定量混凝土中加入定量水后，進(jìn)行容重、密度和抗壓強(qiáng)度等一系列試驗分析，觀察短時內(nèi)二次加水對混凝土后期性能的影響。1試驗

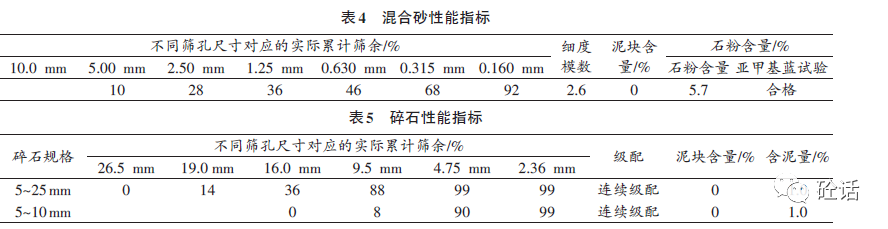

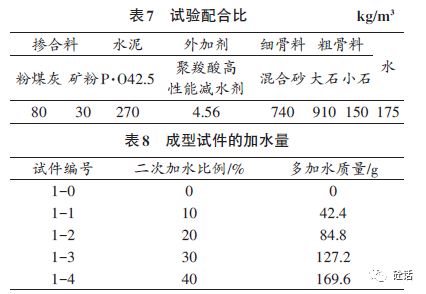

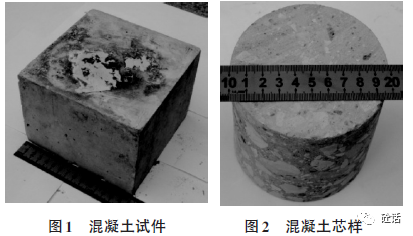

水泥為蚌埠海螺水泥有限公司產(chǎn)的P·O42.5水泥，其性能指標(biāo)見表1；粉煤灰為淮南市珍珠粉煤灰開發(fā)利用有限責(zé)任公司產(chǎn)Ⅱ級粉煤灰，其性能指標(biāo)見表2；礦粉為江蘇淮龍新型建材有限公司產(chǎn)S95礦粉，其性能指標(biāo)見表3；混合砂為鳳陽武店產(chǎn)，其性能指標(biāo)見表4；5～25mm碎石和5～10mm瓜子片均為淮南上窯產(chǎn)，其性能指標(biāo)見表5；聚羧酸高性能減水劑產(chǎn)地為蚌埠，其性能指標(biāo)見表6；水為當(dāng)?shù)厣钣米詠硭?/span>利用HJS-60型雙臥軸混凝土試驗用攪拌機(jī)（生產(chǎn)廠家：北京耐久偉業(yè)科技有限公司）成型原材料比例如表7所示的混凝土試樣，每種配比成型1組（每組3塊），試樣尺寸為150mm×150mm×（＞100）mm，每個試模裝入5709g濕拌混凝土，然后再向每組試模中分別定量加入10%、20%、30%、40%的水，在試模內(nèi)攪拌均勻（注意：不要把水濺出），然后用搗棒插搗密實均勻，測量此時混凝土的體積（計算容重用），成型試件和加水量如表8所示，成型后如圖1所示。成型過程：加料后（水泥、砂、石、礦物摻合料），干拌3min，加水（有外加劑的需要把外加劑事先混勻在水中），機(jī)械攪拌4min。取芯：分別對標(biāo)準(zhǔn)養(yǎng)護(hù)90d的每組混凝土試塊進(jìn)行取芯，芯樣直徑為100mm，然后去除兩端部分，切成高徑比1∶1的芯樣（如圖2所示）。2結(jié)果與分析

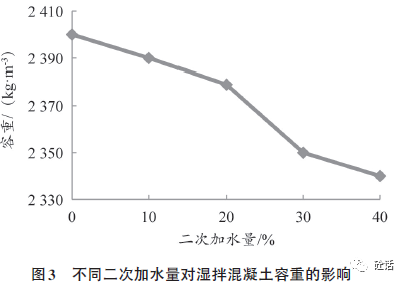

通過試件成型時濕拌混凝土體積的測定和質(zhì)量的稱量，最終得出不同二次加水量與混凝土容重間的關(guān)系圖，見圖3。加工好的芯樣泡水48h后，稱取芯樣質(zhì)量，測量其尺寸，計算出該狀態(tài)下硬化混凝土的密度，最終得到不同二次加水量與硬化混凝土體積質(zhì)量間關(guān)系圖，見圖4。在YA-2000C型電液式壓力試驗機(jī)上進(jìn)行抗壓強(qiáng)度測試，試驗方法和數(shù)據(jù)處理方法參照標(biāo)準(zhǔn)《普通混凝土力學(xué)性能試驗方法標(biāo)準(zhǔn)》GB/T5008，得出不同二次加水量對硬化混凝土抗壓強(qiáng)度的影響，見圖5。由圖3可知：濕拌混凝土的容重隨著加水量的增多而減小，因為水的密度小于骨料、膠凝材料和外加劑的密度，所以出現(xiàn)了加水越多，濕拌混凝土容重越小的現(xiàn)象。圖4表明硬化混凝土的體積質(zhì)量隨著二次加水量的增大而減小，間接說明了濕拌混凝土容重與二次加水量間的關(guān)系；骨料和膠凝材料不變的情況下，硬化混凝土體積質(zhì)量的變小說明其內(nèi)部的孔隙率變大，同時也是二次加水導(dǎo)致自由水變多的直接后果。圖5說明硬化混凝土抗壓強(qiáng)度隨著二次加水量的增大而減小。由于二次加水與一次加水間隔時間不長，水化產(chǎn)物量不多，因水化產(chǎn)物的晶體結(jié)構(gòu)遭到再次插搗和加水破壞而導(dǎo)致水化產(chǎn)物間作用力減弱的現(xiàn)象，對混凝土的最終硬化強(qiáng)度影響有限，所以，該情況下，時間對濕拌混凝土硬化后強(qiáng)度的影響可以忽略不計。二次加水量的增大依次導(dǎo)致了濕拌混凝土容重和硬化混凝土體積質(zhì)量的減小，并最終導(dǎo)致硬化混凝土抗壓強(qiáng)度的降低，所以二次加水對濕拌混凝土容重、硬化混凝土體積質(zhì)量和抗壓強(qiáng)度的影響趨勢基本一致。由表9可知：對于二次加水量在0～40%的情況，二次加水量在10%～20%間時，抗壓強(qiáng)度相對于不加水時損失最大，其中二次加水20%時，抗壓強(qiáng)度損失達(dá)到30%，而在其他情況下，每多加10%，抗壓強(qiáng)度多損失10%左右，二次加水40%時，抗壓強(qiáng)度損失達(dá)到50%。因此，混凝土抗壓強(qiáng)度與二次加水量間是局部線性相關(guān)。3結(jié)論
在骨料、膠凝材料和外加劑保持不變，測完坍落度后短時內(nèi)的二次加水，對濕拌混凝土容重、硬化混凝土體積質(zhì)量和抗壓強(qiáng)度的影響趨勢基本一致，都是隨著二次加水量的增大而減小，但二次加水量與硬化混凝土抗壓強(qiáng)度間只是局部線性相關(guān)，二次加水20%時，硬化混凝土的抗壓強(qiáng)度降低30%，二次加水40%時，硬化混凝土抗壓強(qiáng)度可降低50%。聲明：對轉(zhuǎn)載、觀點、圖頻保持中立，目的僅在于傳遞信息，版權(quán)歸原作者，如遇侵權(quán)，我們將及時刪除，謝謝。
