海砂建房竟可致樓房坍塌？船民舉報海砂冒充江砂牟利！
隨著大規(guī)模的工程建設(shè)對砂石資源的需求量逐年增加，而天然優(yōu)質(zhì)砂石資源日益枯竭，混凝土用砂石資源問題已成為制約土木工程可持續(xù)發(fā)展的瓶頸，有些人就用危害極大的海砂濫竽充數(shù),特別是一些運(yùn)砂船在運(yùn)載貨物的過程中，也會遇到海砂冒充河砂的騙局，但很多人都不了解海砂對工程建設(shè)的危害到底有多大。
海砂是指分布于海岸和淺海的、以中粗砂為主、包括部分細(xì)砂和礫石的砂 質(zhì)堆積物，由于海砂中含有一定含量的氯鹽，將可能導(dǎo)致混凝土結(jié)構(gòu)中鋼筋銹蝕 ，進(jìn)而降低混凝土結(jié)構(gòu)耐久性，所以上海地區(qū)是嚴(yán)禁使用海砂作為混凝土原料的 。
海砂危害實例
1.央視財經(jīng)《第一時間》報道，華潤涉嫌使用不合格海砂。據(jù)介紹，華潤大沖村舊村改造項目是廣東省最大的城改項目，華潤集團(tuán)作為開發(fā)商負(fù)責(zé)建設(shè)。華潤大沖村舊村改造項目使用的混凝土，是由華潤自己的攪拌站提供。工作人員介紹，攪拌站所用砂大部分是海砂，還有一些水洗砂。專家介紹，海砂里含有氯離子，一旦超標(biāo)，將嚴(yán)重腐蝕混凝土里的鋼筋，破壞建筑的混凝土結(jié)構(gòu)，產(chǎn)生安全隱患。
2.2013年3月15日，深圳市住建局對使用不合格海砂生產(chǎn)預(yù)拌混凝土的企業(yè)（站點）進(jìn)行嚴(yán)厲處理。吊銷深圳市東大洋建材有限公司的資質(zhì)證書。責(zé)令8家企業(yè) （站點）停業(yè)整頓一年，責(zé)令6家企業(yè)（站點）停業(yè)整頓6個月以上。涉嫌流入不合格建筑用砂的嘉逸豪園、大沖城市更新項目、平安金融大廈三項目均被責(zé)令停工。
3.1993年左右，臺灣多個建筑因在混凝土中濫用海砂，導(dǎo)致大量房屋和公共建筑出現(xiàn)了腐蝕裂化現(xiàn)象，這就是“海砂屋”事件。問題最嚴(yán)重的建筑，在樓齡不到十年之后，屋內(nèi)天花板鋼筋裸露，墻體遭到嚴(yán)重破壞。
4. 1995年韓國曾經(jīng)發(fā)生501人死亡，近千人受傷的“三豐大廈垮塌事件”，其根源就是用在大廈建設(shè)中的混凝土使用了不合格的海砂。

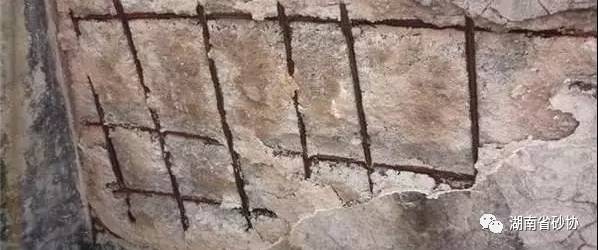

“海砂樓”
海砂危害原理
眾所周知，鋼筋和混凝土是材料界著名的一對好基友。兩者不僅在力學(xué)性能上珠聯(lián)璧合，在耐久性能上也是天作地設(shè)。眾所周知，鋼筋在水和氧氣的作用下容易生銹，而包裹在鋼筋周圍的混凝土恰恰起到了保護(hù)鋼筋免遭銹蝕的作用。制作混凝土所用的水泥，其熟料的主要成分是硅酸三鈣、硅酸二鈣、鋁酸三鈣和鐵鋁酸四鈣。經(jīng)過水化反應(yīng)后，制成的混凝土的孔隙中充滿了氫氧化鈣的飽和溶液，其堿性相當(dāng)強(qiáng)，實際pH值在13左右。如此強(qiáng)的堿性環(huán)境中，鋼筋表面被氧化，形成了一層很薄但很致密的水化三氧化二鐵的保護(hù)膜。這層保護(hù)膜被叫做鈍化膜，它隔絕了鋼筋與外界環(huán)境，使得鋼筋無法接觸到水和氧氣，不容易再發(fā)生氧化銹蝕，起到了保護(hù)鋼筋的作用。
所謂“沒有拆不散的基友，只有不努力的小三”，砂石中摻雜的氯離子就是鋼筋與混凝土這對基友的小三。因為氯離子的活性很強(qiáng)，如果其濃度大到一定程度，那么就可以滲透過這層鈍化膜，與鋼筋發(fā)生反應(yīng)，形成易溶的氯化亞鐵，也就是游離的亞鐵離子和氯離子。三氧化二鐵的鈍化膜失去了依附的內(nèi)層金屬，也隨之溶解，鈍化膜被破壞。一旦鈍化膜被破壞，鋼筋完全暴露，電化學(xué)腐蝕就開始了。鐵與水和氧氣發(fā)生電化學(xué)反應(yīng)，生成氫氧化亞鐵。如果氧氣不太充足，氫氧化亞鐵被最終氧化為四氧化三鐵（黑銹）。如果氧氣充足，氫氧化亞鐵被氧化為氫氧化鐵，繼而脫水成為疏松多孔的三氧化二鐵（紅銹）。我們再看一下整個過程，最后氯離子去哪里了呢？還是游離的氯離子，沒有變成其它化合物。
總的來看，氯離子起到了類似催化劑的作用。因此，整個銹蝕過程一旦開始就不會停止，在氯離子的不斷作用下，鋼筋被持續(xù)銹蝕。而海砂含鹽分高，極易出現(xiàn)氯離子腐蝕鋼筋的情況；氯鹽結(jié)晶膨脹會加速混凝土碳化。
其帶來的負(fù)面作用是多方面的：
鋼筋越來越細(xì)，力學(xué)性能持續(xù)下降，屈服強(qiáng)度和延伸率都顯著下降；
鋼筋生銹后體積膨脹，會把周圍的混凝土脹開，產(chǎn)生裂縫，嚴(yán)重的甚至?xí)?dǎo)致表面的混凝土脫落；
帶肋鋼筋要依靠鋼筋表面的月牙形肋與混凝土錨固在一起，就像螺絲帶上的螺紋一樣，不容易脫落，一旦鋼筋銹蝕，月牙形螺紋被腐蝕破壞，帶肋鋼筋變成了光滑圓柱形，錨固性能大幅降低。
如何分辨河砂海砂？
因為海砂當(dāng)中的鹽分氯離子會侵蝕鋼筋，給工程帶來安全隱患。因此，早在2004年8月，建設(shè)部就下發(fā)了《關(guān)于嚴(yán)格建筑用海砂管理的意見》。
可以通過以下方法來分辨河砂與海砂：
稍微發(fā)黑發(fā)深褐色的顏色暗沉的為海砂，也有顏色比較淺一些的，而河砂色澤相對黃亮；
首先要看砂子中是否有海洋類生物；小貝殼類等,這是海砂；用太陽曬，有白色的晶體（鹽）是海砂；
抓一把浸水里,水不要太多，嘗水的味道，咸的是海砂，淡的是河砂；
先從外觀，海砂顆粒大，含很多貝殼的殘片。真正的河砂是很均勻、很細(xì)，而且河砂中有大小不一的鵝卵石；
粘手感，抓一把砂用力握下，然后拍掉，發(fā)現(xiàn)粘手拍不干凈的為海砂，不粘手基本能拍干凈的為河砂；
海砂中摻雜的貝類碎殼較多，顆粒大，砂礫之間的密實度很低，所以摸在手里的感覺很粗糙，河砂顆粒小，砂礫之間的密實度高，所以摸在手里的感覺很細(xì)膩。
成分上海砂主要成分是二氧化硅，晶相主要為石英，長石和巖屑顆粒比較少，云母片的含量更少，磨圓度也很好。河砂硅含量低一些，鈣和鋁等金屬離子較多一些，云母片的含量會很多。但是這只是總體上的平均情況，有時候也有特例，而且很難有具體的數(shù)量指標(biāo)。
